| Lugar de origen: | Ningbo China (continente) |
| Nombre de la marca: | FLUIDAC or OEM |
| Certificación: | ISO9001 |
| Número de modelo: | VTM301-D-N-A-EK |
| Cantidad de orden mínima: | 5 pedazos |
|---|---|
| Precio: | USD10-- |
| Detalles de empaquetado: | Cajas, cartones, casos de madera, plataformas |
| Tiempo de entrega: | En el plazo de 20 días después de recibir el pago o el depósito |
| Condiciones de pago: | Depósito del TT el Advance/30%, el 70% por la copia Bill oflading, Western Union, Paypal |
| Capacidad de la fuente: | 10000 pedazos por mes |
| Material: | AL, PPS, SS, PA, NBR | Presión de suministro de aire máxima: | 0.5MPa |
|---|---|---|---|
| Nombre de producto: | Bomba de vacío | Nivel de ruidos: | 50~60dBA |
| Nivel máximo del vacío: | -94kPa | Material de aislamiento: | Nitrilo Rubber/FKM |
| Puerto del suministro de aire: | g1/4 | Puerto del vacío: | G3/4 |
| Con la válvula de control: | Opcional | Dispositivo de control: | Sistema ahorro de energía |
| Resaltar: | Generador de la bomba de vacío del caucho de nitrilo,0.45 Mpa Multistage Vacuum Pump,45 bombas de vacío graduales del Mpa |
||

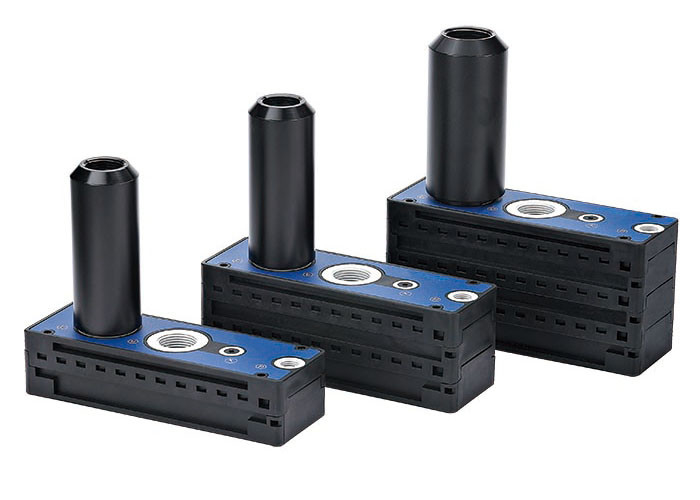

4.5Bar - bomba de vacío ahorro de energía gradual de 5,0 barras, generador del vacío
Tipo gradual presión de funcionamiento de la bomba de vacío 0.45MPa~0.5MPa, grado máximo -94Kpa de la serie de TM del vacío con el material del sello del nitrilo Rubber/FKM
Detalle rápido:
Tipo gradual bomba de la serie de *TM de vacío
diseño del *Compact, luz en el peso, uso flexible
flujo del *Big, grado del alto vacío
presión de suministro de aire *Working 0.45MPa~0.5MPa
nivel del vacío del *Medium hasta -94kpa
ruido del *Exhaust, 50~60dBA
Rubber/FKM *Nitrile sella disponible para la opción
modelo *Energy-saving disponible
*Silencer, consola de montaje, colocación del allanamiento como accesorios disponibles
diseño *Stable, vida de servicio larga
* hasta tres capas pueden ser apiladas
Cómo ordenar:
| VTM | 301 | D | N | EK | |
| Serie: VTM- tipo básico (- 94kPa) |
Tamaño: 301 302 303 304 305 306 |
Tamaño del puerto de la conexión | Material de aislamiento: N: Caucho de nitrilo V: FKM |
Válvula de control: Espacio en blanco: Sin la válvula de control : Con la válvula de control |
Dispositivo de control: EK: Sistema ahorro de energía |
Tamaño del puerto de la conexión
|
Tamaño del puerto de la conexión |
Puerto del suministro de aire | Puerto del vacío | Puerto de extractor | Tipo conveniente |
| D | G1/4” | G3/4” | G3/4” | VTM301,302,303,304 |
| D | G1/4” | G1” | G1” | VTM305,306 |
Dimensión:
Especificaciones:
| Modelo | Presión de suministro de aire (barra) |
Vacío máximo (- Kpa) |
Flujo máximo del vacío NL/Min |
Consumo máximo del aire NL/Min |
Diámetro de la manguera (milímetros) | |
| Suministro de aire P portuario | Puerto V del vacío | |||||
| VTM301 | 4.5~5.0 | 94 | 370 | 120~140 | 8 | 25 |
| VTM302 | 720 | 220~270 | 8 | 25 | ||
| VTM303 | 980 | 310~420 | 10 | 32 | ||
| VTM304 | 1370 | 400~540 | 10 | 32 | ||
| VTM305 | 1485 | 550~675 | 12 | 32 | ||
| VTM306 | 1550 | 650~810 | 12 | 32 | ||
Flujo del vacío (NL/min) en diversos niveles del vacío (- kPa)
| Modelo | Presión de suministro de aire (barra) | Consumo del aire (NL/min) | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| VTM301 | 5,0 | 135 | 366 | 178 | 115 | 73 | 42 | 31 | 23 | 18 | 8 | 2 |
| VTM302 | 5,0 | 265 | 715 | 360 | 238 | 150 | 82 | 62 | 47 | 35 | 19 | 3,5 |
| VTM303 | 5,0 | 415 | 970 | 540 | 357 | 233 | 132 | 101 | 74 | 55 | 31 | 5,5 |
| VTM304 | 5,0 | 536 | 1376 | 720 | 479 | 307 | 171 | 134 | 101 | 71 | 42 | 7 |
| VTM305 | 5,0 | 668 | 1450 | 805 | 567 | 390 | 214 | 174 | 125 | 92 | 51 | 9 |
| VTM306 | 5,0 | 810 | 1600 | 907 | 682 | 462 | 260 | 201 | 151 | 111 | 61 | 10 |
Tiempo de bombeo (S/L) en diversos niveles del vacío (- kPa)
| Modelo | Presión de suministro de aire (barra) | Consumo del aire (NL/min) | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | Vacío máximo (- kPa) |
| VTM301 | 5,0 | 135 | 0,022 | 0,067 | 0,13 | 0,24 | 0,39 | 0,61 | 0,90 | 1,35 | 2,40 | -94 |
| VTM302 | 5,0 | 265 | 0,009 | 0,035 | 0,068 | 0,13 | 0,21 | 0,31 | 0,46 | 0,68 | 1,20 | |
| VTM303 | 5,0 | 415 | 0,008 | 0,025 | 0,045 | 0,089 | 0,13 | 0,21 | 0,31 | 0,45 | 0,78 | |
| VTM304 | 5,0 | 536 | 0,007 | 0,019 | 0,035 | 0,055 | 0,18 | 0,16 | 0,26 | 0,35 | 0,58 | |
| VTM305 | 5,0 | 668 | 0,006 | 0,014 | 0,032 | 0,044 | 0,075 | 0,12 | 0,19 | 0,27 | 0,46 | |
| VTM306 | 5,0 | 810 | 0,004 | 0,016 | 0,023 | 0,041 | 0,069 | 0,12 | 0,16 | 0,22 | 0,38 |
Usos:
El tipo gradual bomba de la serie de TM de vacío utilizó extensamente en la fabricación industrial, de cristal industrial, química automotriz, el sistema de la automatización mecánico, la electrónica, el sistema del embalaje, la impresión, el plástico, el sistema etc de la automatización del manipulante
Limpie el componente con la aspiradora, bomba de vacío, tipo universal bomba de vacío
