Aplicación

Los alimentadores vibratorios electromagnéticos en miniatura GZV se utilizan ampliamente en varias industrias, incluida la industria ligera, la industria química, la industria alimentaria y otras.Están diseñados para alimentar al polvo y a los materiales granulares, permitiendo el control centralizado y el control automático en el proceso de producción.

Características

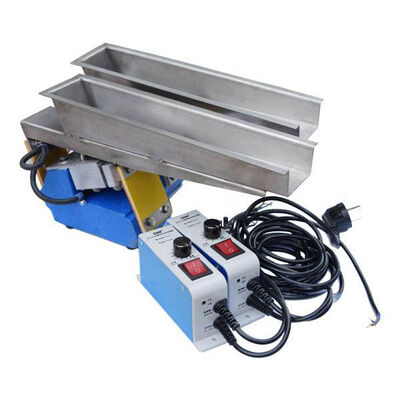

El alimentador de vibración electromagnética en miniatura es un nuevo tipo de equipo de alimentación.

1) Tamaño pequeño, peso ligero, fácil instalación y bajo ruido

2) Alta precisión y capacidad de alimentación

3) Bajo consumo de energía

4) Estructura sencilla, fácil de transportar y ajustar

5) Los materiales en el canal de alimentación se transportan continuamente durante el proceso de alimentación, lo que resulta en menos daño al alimentador

Estructura y principio de trabajo

Principales componentes

Componentes principales de los alimentadores vibratorios electromagnéticos de las series GZV y GZVK:

Como se muestra en la imagen, el alimentador de vibración electromagnética de las series GZV y GZVK está compuesto por una cuneta de alimentación, el sistema elástico, la armadura, el electromagnético, la base del motor y el resorte amortiguador, etc.

Las armaduras conectadas a través de los muelles son de calidad m1, la base y el núcleo del motor, la calidad de la bobina son de m2.Y hacer que la frecuencia inherente del sistema W y la frecuencia de vibración forzada W sintonización, es decir:

Z = ω/ω0 = 0,9 ~ 0.95

Por lo tanto, el sistema forma un sistema de resonancia de partículas dobles.
Corriente alterna de fase única (ac) después de que el rectificador controlado por silicio suministra energía al rectificador de media onda a la bobina del solenoide.habrá una tensión añadiendo a la bobina en el ciclo positivo de la mitad.La fuerza electromagnética producida entre el núcleo y la armadura. El núcleo de hierro y la armadura hacen un movimiento relativo. Entonces el sistema elástico almacena energía.energía de liberación del sistema elásticoEl núcleo de hierro y la armadura hacen movimiento opuesto, por lo que las partículas dobles hacen vibración recíproca en la frecuencia de CA.Porque hay un ángulo de 20 grados entre el fondo del paracaídas y la fuerza de excitación del hilo del imánAsí que el material hacecontinuasy el material termina de arrojar hacia arriba y hacia abajo en 1/50 de segundo.

Rendimiento y parámetros básicos

Los alimentadores de micro vibración electromagnética de la serie GZV tienen 5 modelos.

                                       GZV1GZV2 apariencia

Tamaño de la apariencia (mm)

Parámetro técnico del GZV

Cabinetes eléctricos

Los alimentadores de vibración microelectromagnética de la serie GZV y de la serie GZVK están equipados con gabinete eléctrico de tipo XKZV - II y XKZ - 5 g2 y con el interruptor de alimentación, el mando de control de flujo,rectificador e indicador de cambio de corriente milimetro, y hay algunos grifos para el control automático en la parte superior de la caja. De acuerdo con las necesidades de los usuarios, el gabinete eléctrico se puede hacer en dos tipos:el control total de la pantalla de la máquina.

Forma y dimensiones del gabinete eléctrico, véase el cuadro y la tabla de abajo.

con una capacidad de transmisión superior a 50 W
